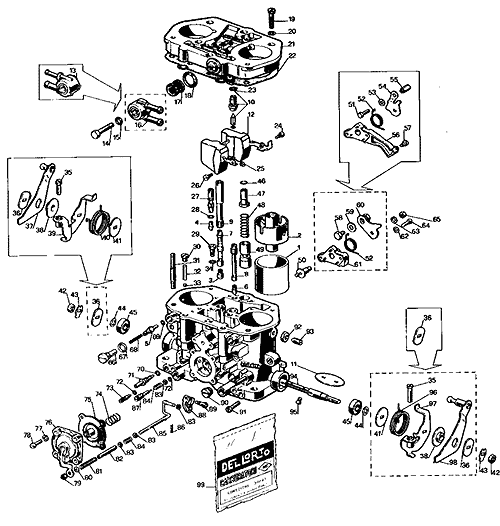

DRLA Parts List
No. | Parts No. | Description | No. | Parts No. | Description |
1 | 10527 | DRLA36/40 Choke (Venturi) | 43 | 6581 | Spindle nut lock washer |
1 | 10758 | DRLA45 Choke | 44 | 7537 | Spring washer |
1 | 11486 | DRLA48 Choke | 45 | 7490 | Spindle bearing |
2 | 10078 | DRLA 40 Auxiliary venturi | 46 | 10353 | Retaining clip |
2 | 10527 | DRLA45 Auiliary venturi | 47 | 10135 | Nut |
2 | 11487 | DRLA48 Auxiliary venturi | 48 | 7413 | Choke return spring |
3 | 7484 | Main jet | 49 | 10252 | Choke piston |
3 | 110 to 190 in steps of 1, | 50 | 10137 | Choke actuator cam | |
4 | 7644 | Idle jet | 51 | 7062 | Choke cable bolt |
5 | 10927 | Pump jet | 52 | 10156 | Return spring |
6 | 3315 | Starter jet | 53 | 6850 | Choke cable washer |
7 | 9164 | Main emulsion tube | 54 | 10110 | Drive link |
8 | 7482 | Starter emulsion tube | 55 | 6432 | Choke cable nut |
9 | 7485 | Air corrector | 56 | 10231 | Cover plate |
9 | 57 | 9174 | Set screw | ||
9 | 10304 | Tall air corrector jet | 58 | 10140 | Choke cable bolt |
10 | 10305 | Needle valve (metal) | 59 | 7231 | Choke washer |
10 | 10375 | Neddle valve turbo (viton) | 60 | 10817 | Choke lever |
10 | 8649 | Needle valve, viton tipped | 61 | 10311 | Choke cover |
11 | 10133 | Throttle butterfly DRLA 36 | 62 | 5011 | Lock washer |
11 | 7481 | Throttle butterfly DRLA 40 | 63 | 4957 | Lock washer |
11 | 8010 | Throttle butterfly DRLA 45 | 64 | 10253 | Screw |
11 | 8563 | Throttle butterfly DRLA 48 | 65 | 2906 | Nut |
12 | 10090 | Float | 66 | 10928 | Pump jet holder |
13 | 10097 | Fuel banjo, return 11mm bolt | 67 | 6426 | Pump jet holder fibre washer |
13 | 12393 | Fuel banjo, return 16mm bolt | 68 | 10748 | Pump jet Filter/spring |
14 | 10132 | 11mm banjo bolt | 69 | 6173 | O ring |
14 | 12390 | 16mm banjo bolt | 70 | 7571 | O ring |
15 | 10134 | 11 mm banjo seal | 71 | 10138 | Manometer fitting |
15 | 7662 | 16mm banjo bolt seal | 72 | 8678 | O ring |
16 | 10096 | Fuel banjo, double 11mm bolt | 73 | 9926 | Air bleed screw |
17 | 1419 | Fuel Filter | 74 | 9663 | Pump diaphragm spring |
18 | 10570 | Banjo bolt seal | 75 | 10182 | Pump diaphragm |
19 | 6430 | Top cover screw | 76 | 10256 | Pump cover plate |
20 | 4957 | Lock washer | 77 | 5011 | Lock washer |
21 | 10066 | Top cover | 78 | 6429 | Screw |
22 | 10092 | Top cover gasket | 79 | 10315 | Lock nut |
23 | 6288 | Needle seat sealing washer | 80 | 10340 | Retaining washer |
24 | 10154 | Float hinge screw | 81 | 10332 | Spring |
25 | 8498 | Retaining clip | 82 | 10331 | Sleeve |
26 | 10339 | Float hinge screw | 83 | 8260 | Retaining washer |
27 | 10738 | Idle jet holder | 84 | 9336 | Spring |
28 | 7540 | Sealing? O ring | 85 | 10316 | Pump rod |
29 | 7542 | Pump non- return valve | 86 | 10686 | Retaining clip |
30 | 7513 | Cap screw | 87 | 9656 | Mixture screw |
31 | 10630 | Top cover? stud | 88 | 10153 | Pump rod clamp |
32 | 7636 | Pump jet weight | 89 | 7667 | Pump rod clamp screw |
33 | 6415 | Pump jet ball bearing | 90 | 8857 | Progression blanking cap |
34 | 7540 | O ring | 91 | 9754 | Screw |
35 | 9754 | Throttle stop screw | 92 | 6423 | Lock nut |
36 | 7958 | Spindle end cover | 93 | 7507 | Venturi grub screw |
37 | 10230 | Linkage drive arm | 94 | 10790 | Butterfly spindle |
38 | 10142 | Step washer | 95 | 6416 | Throttle butterfly screw |
39 | 10184 | Throttle lever | 96 | 10157 | Return spring |
40 | 10158 | Throttle return spring | 97 | 10183 | Throttle lever |
41 | 10130 | Washer | 98 | 10229 | Throttle lever |
42 | 6423 | Spindle nut | 99 | 52534 | Gasket set |
